高壓氣體配管工程
氣體配管工程是指供應與輸送各類工業、醫療或實驗室氣體的管道系統，確保氣體能夠安全、穩定且有效地送達使用點。這類系統常見於半導體廠、生技醫療、化學實驗室、工業製程等場合，涉及高純度氣體、有毒氣體、可燃氣體等，必須遵循嚴格的設計與安裝規範。凱頂科技團隊均有相當充足之經驗及實績，以服務廣大客戶群，範圍遍及科技園區、醫療院所、研究單位。
凱頂科技提供實驗室工程服務，包括：風管安裝（包含 PP 風管）工程、空調工程、高壓氣體配管、水電配設。
一、氣體配管的類型
根據氣體種類與應用領域，氣體配管可分為以下幾類：
1. 一般工業氣體配管
● 常見氣體：氮氣(N₂)、氧氣(O₂)、氬氣(Ar)、二氧化碳(CO₂)、壓縮空氣(CDA)
● 應用：焊接、製造業、食品加工、電子設備製造
● 管材：不鏽鋼(SS316L)、碳鋼、銅管、PVC管
2. 高純度氣體配管(Ultra High Purity, UHP)
● 常見氣體：高純氫氣(H₂)、高純氦氣(He)、高純氧氣(O₂)、氮氣(N₂)
● 應用：半導體、生技醫療、光電產業、航太科技
● 管材：電拋光不鏽鋼(EP SS316L)、PFA(高純度氟塑膠管)
● 特殊要求：需無塵安裝，內部潔淨度要求極高(例如粒子濃度 ≤ 0.1 μm)。
3. 特殊氣體與有毒氣體配管
● 常見氣體：氨氣(NH₃)、氯氣(Cl₂)、氫氟酸氣(HF)、二氧化硫(SO₂)
● 應用：化工廠、製藥、危險化學實驗室
● 管材：耐腐蝕不鏽鋼、PVDF(聚偏氟乙烯)、PTFE(聚四氟乙烯)
● 安全要求：需具備防漏、毒氣偵測、強制排風等安全機制。
4. 可燃氣體與高壓氣體配管
● 常見氣體：天然氣(NG)、液化石油氣(LPG)、乙炔(C₂H₂)、氫氣(H₂)
● 應用：石化廠、燃氣供應站、實驗室
● 管材：碳鋼、不鏽鋼(SS316)、銅管(部分低壓應用)
● 安全要求：必須使用防爆設備、氣體洩漏偵測、火焰回火防止閥等。
二、氣體配管的設計與施工重點
1. 氣體壓力與流量設計
● 依照氣體種類與用途，計算所需壓力(Bar/Psi)與流量(L/min 或 m³/hr)。
● 高壓氣體（如氫氣）需要減壓閥，避免壓力過大導致管路損壞或危險。
2. 管材選擇
● 不鏽鋼(SS316L)：適用於高純度、腐蝕性氣體，耐壓耐腐蝕。
● 銅管(Cu)：適用於醫療用氧氣、氦氣、氮氣等惰性氣體。
● PVDF / PFA / PTFE：耐化學腐蝕，適用於強酸性或有毒氣體。
3. 接頭與閥門選擇
● 使用VCR(金屬密封接頭)或BA(焊接管接頭)，確保無洩漏。
● 選用適合的閥門(球閥、針閥、隔膜閥)，避免氣體不當釋放。
4. 洩漏防範與安全裝置
● 壓力調節裝置：減壓閥、背壓閥，避免超壓導致管線破裂。
● 氣體偵測系統：針對有毒氣體(例如Cl₂、NH₃)、可燃氣體(例如H₂、CH₄)安裝偵測器。
● 緊急切斷閥(ESD)：可遠端控制關閉管線，防止事故擴大。
5. 配管安裝與測試
● 無塵施工：高純度氣體系統需要100級(ISO 5)無塵室焊接，避免污染。
● 焊接技術：高純度氣體管線需使用TIG(氬焊)或Orbital焊接，確保無縫焊接。
● 洩漏測試：完成後需進行氦氣檢漏(Helium Leak Test, HeLT)，確保管道無微漏。
三、相關法規與標準
● CGA G-4.1：美國氣體協會高純度氣體管路規範
● SEMI F20：半導體業高純度氣體標準
● ASME B31.3：工業與高壓氣體管道標準
● NFPA 55：可燃與高壓氣體存儲與管線規範
● ISO 7396：醫療氣體供應系統標準
● 台灣CNS法規(例如CNS 12514、CNS 15038)

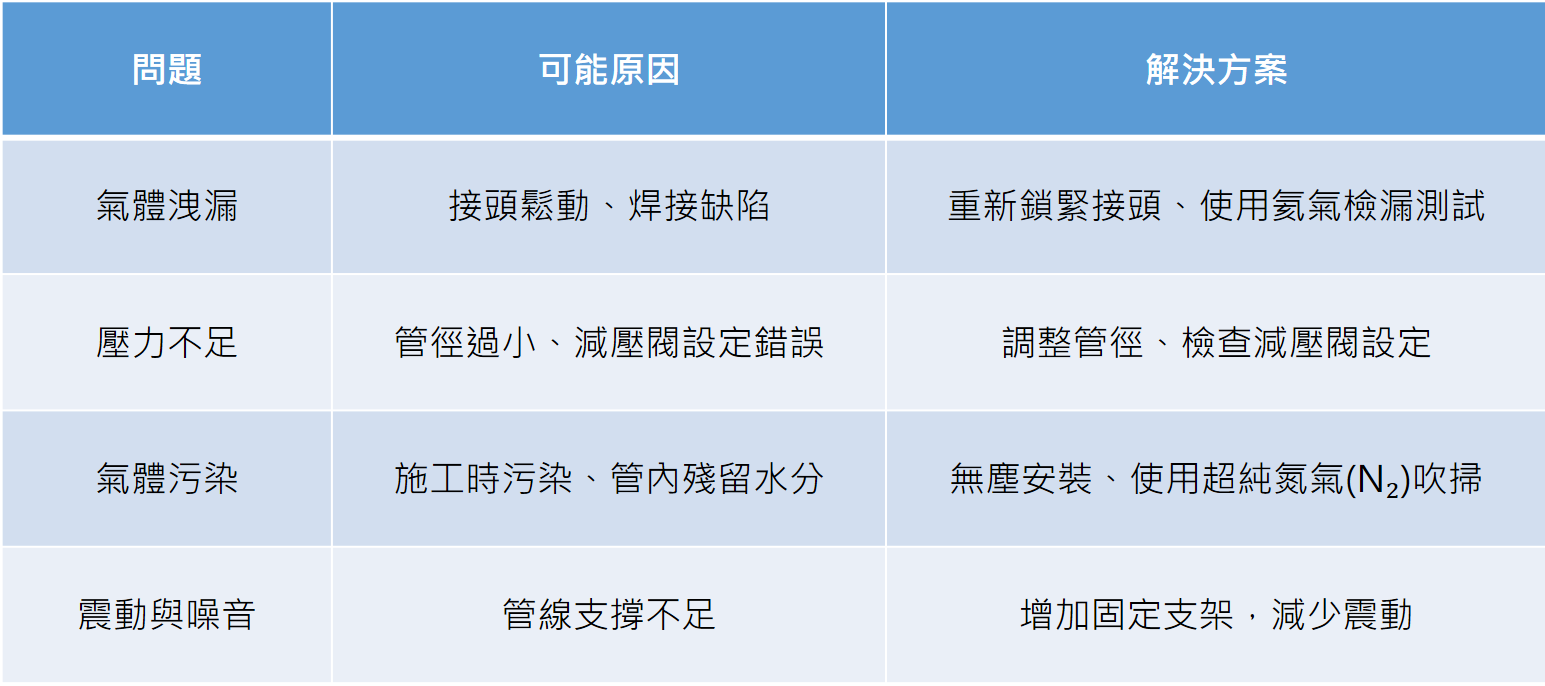

四、施工時的常見問題與解決方案
高壓氣體配管工程施工流程
